Платы компьютерной телефонии - как выбрать оптимальный вариант?
Платы компьютерной телефонии - как выбрать оптимальный вариант?
Речь пойдет о платах PCI и PCI Express, которые широко используются малыми и средними операторами связи, интернет-провайдерами, контакт-центрами, а также системными интеграторами в проектах, где важны гибкость решения, низкая цена и хорошая масштабируемость.
Платы компьютерной телефонии еще называют платами IP-телефонии, а также платами FXO/FXS и платами Е1 (в зависимости от функциональности). Эти карты вставляются в разъемы системных плат компьютеров - PCI или PCI Express. К платам подключаются аналоговые (FXS или FXO) или цифровые (E1) телефонные линии. Вместо термина «плата» может употребляться термин «карта», также, как наряду с «видеоплата» употребляют и термин «видеокарта». Термин «карта» может казаться более верным, так как карты IP-телефонии часто собираются из нескольких плат, соединяемых между собой или вставляемых одна в другую.
Что надо учитывать при выборе плат, которые вы хотите использовать в проекте
В нашем обзоре мы коснемся продукции нескольких компаний, играющих на рынке плат IP-телефонии в России - Sangoma, OpenVox, KTS, Cronyx, АГАТ-РТ, ATCOM, Digium. Здесь мы обсуждаем технические параметры, а сводная таблица ниже поможет сориентироваться в соотношениях цен и вопросах доступности плат на складах.
Форм-фактор (размер)
Некоторые производители выпускают часть плат в одном форм-факторе, часть - в другом. Если вы делаете один проект в год, то вряд ли приверженность производителя форм-фактору определит ваш выбор, а если ваш бизнес - это единицы или даже десятки проектов в год, то вам будет легче работать с тем поставщиком, который всегда снабдит вас платами нужного форм-фактора, независимо от того, какие телефонные порты и в каком количестве вам нужны.
Редко бывает так, что вам надо установить плату Е1 или FXO/FXS в произвольное оборудование. Наверное, вы уже рассчитали технические характеристики сервера, который будете использовать в качестве мини-АТС или шлюза, и может быть даже купили его. Будет обидно, если вы купите карты подешевле, а они не влезут в слишком маленький корпус. Серверы в корпусах шириной 19", предназначенные для установки в стойки, обычно требуют устанавливать в них низкопрофильные платы, высотой не более 2U, и не у всех производителей они есть.
PCI или PCI Express?
Материнские платы с шиной PCI выпускались в нескольких исполнениях с напряжением питания шины 3.3 В и 5 В (современные материнские платы поддерживают только 3.3 В). Многие производители делают разные платы для разных вариантов PCI и требуют от покупателя внимательности при покупке: плата, рассчитанная на другое напряжение шины, откажется работать с "неродной" для нее шиной (и, скорее всего, ее просто не получится вставить в разъем). Другие производители плат делают их универсальными, пригодными для установки в разъемы PCI с любым питанием, c автоопределением напряжения; такие платы и могут работать с любым вариантом PCI.
Шина PCI Express, наиболее распространенная в современных серверах, пока имеет всего один вариант питания. Однако при выборе плат PCI Express надо смотреть на длину разъема: платы PCI Express выпускаются в вариантах PCI Express x1, x2, x4 и x8. Чем больше множитель, тем длиннее разъем. Покупателю следует до покупки посмотреть на разъем, куда он собирается вставить плату: если разъем на системной плате сервера короче, чем разъем на покупаемой карте, карту туда вставить не получится, и работать она не будет. Некоторые производители специально делают свои платы под разъем PCI Express x1, так как такие платы могут быть установлены в любую системную плату.
Важным моментом является доступность нужной конфигурации платы для каждой из шин: если производитель выпускает платы, предположим, с четырьмя портами E1 для всех вариантов PCI и для PCI Express, то вы более свободны в выборе оборудования для своего проекта: если в процессе проектирования потребуется изменить более дорогой новый сервер с шиной PCI Express на более дешевую рабочую станцию с шиной PCI, переделывать весь проект и выбирать платы телефонии с другим количеством портов не придется.
Поддержка Asterisk и других программных мини-АТС
Самой первой и оттого самой распространенной программной мини-АТС является Asterisk. Кроме нее есть еще несколько продуктов, постепенно завоевывающие рынок. Среди них выделяются открытые Freeswitch, CallWeaver, Yate и коммерческая 3CX. Платы одних производителей одинаково легко настроить для работы с любым программным обеспечением, другие платы предназначены для работы с конкретной программной мини-АТС и проверены только в работе с ней. Иногда у системного интегратора просто нет времени разбираться с несколькими моделями плат, потому что проект надо завершить срочно. В таком случае может быть выгодно купить более дорогую плату, опыт настройки которой у вас уже есть, чем выбирать разные платы для каждого проекта.
Количество портов
Все платы телефонии отличаются максимальным количеством поддерживаемых портов, это относится и к аналоговым платам с портами FXS и FXO, и к цифровым платам с портами E1. Встречаются аналоговые платы с поддержкой от 1 до 12, 16 и 24 портов и цифровые платы с поддержкой от 1 до 8 портов E1.
Чем больше портов на одной плате, тем выгоднее покупка: во-первых, если вам уже надо много портов, достаточно купить всего одну плату, во-вторых, если пока вам достаточно немногих портов, расширяться в будущем окажется значительно дешевле, и новый сервер покупать не придется.
Особенно заметна выгода при покупке плат с портами Е1: всего 2 платы с 8 портами Е1 каждая, позволяют к одному серверу подключить до 16 потоков Е1.
Техническая реализация.
Исходя из опыта экспертов, которых были опрошены при подготовке этой статьи, можно посоветовать не беспокоиться об этих технических деталях, если проект предполагает работу оборудования вполсилы, а сервер, в который установлены платы телефонии, не будет обеспечивать ничего, кроме передачи голоса и факсов.
Платы, особенно многопортовые, должны быть спроектированы так, чтобы выдержать высокую нагрузку. Однако "должны" не означает, что все производители их так проектируют. Например, многопортовые платы большинства производителей генерируют прерывание каждый раз, когда приходят данные в один из портов, в то время как значительно эффективнее не дергать процессор каждый раз, когда произошло событие на порту, а генерировать прерывание, когда данные уже собрались в нескольких портах. При низкой нагрузке разница окажется невелика, однако если ваш сервер - это высоконагруженная мини-АТС с двумя и более портами E1, то экономия может составить 10-20% процессорного времени.
Наличие таких малозаметных, и даже не всегда отражаемых в технической документации особенностей, как механизм прерываний, качество алгоритма аппаратного эхоподавления, возможность аппаратного распознавания кодов DTMF и автоматического аппаратного распознавания передаваемых факсов делает платы более выгодными: центральный процессор может заняться исполнением тех задач, которые никто больше не выполнит, а чисто телефонные функции будут переданы плате телефонии.
В сводной таблице ниже вы можете сравнить мелкие технические детали плат разных производителей и решить, важно ли вам освобождение CPU от чисто телефонных функций или нет.
Однако если на сервере планируется голосовая почта, IVR, проигрывание музыки ожидающему ответа абоненту, и особенно шлюз в сеть GSM, центральный процессор точно будет занят и так, и незачем его нагружать дополнительно. В такой ситуации более совершенная плата телефонии, умеющая на себя брать больше функций, окажется настоящим спасением.
Кстати, планируя нагрузку на сервер, как правило следует рассчитывать, что один сервер будет выполнять чисто телефонные функции - коммутация каналов, передача голоса и факсов, а база данных биллинга, протоколирование звонков, записи звонков и прочая служебная информация будет храниться и обрабатываться на другом компьютере. Для небольших мини-АТС на несколько портов FXS это не так важно, а вот для более крупных конфигураций весьма желательно, так как операции обработки голоса идут в режиме реального времени, и никому не хочется, чтобы голос пропадал посреди разговора из-за того, что сервер решил заняться фоновой записью кэша СУБД или поиском файла с записью старого разговора.
Эхоподавление
Про эхоподавление и причины появления эха стоит написать отдельную статью, а если говорить коротко, то эхо - это то, чего в разговоре по телефону быть не должно. За эхоподавление могут отвечать как оконечные устройства - телефоны, так и оборудование АТС (на междугородних линиях эхоподавители на АТС в России устанавливаются еще со времен СССР).
В ряде случаев требуется, чтобы ликвидацию эха на себя брала мини-АТС. Лучшая доступная аппаратура эхоподавления в платах телефонии работает с частотой 1024 отсчета в секунду, подавляя эхо, появляющееся с задержкой до 128 миллисекунд.
Функцию эхоподавления может выполнять плата телефонии, а может - сама программная мини-АТС, например, Asterisk. При включенном аппаратном эхоподавлении программное следует выключать, и наоборот. Наличие аппаратного эхоподавления делает плату дороже, зато разгружает компьютер. Рекомендуется применять аппаратное эхоподавление всегда, когда количество одновременных разговоров превышает 10-12, а для маломощных или высоконагруженных компьютеров его следует применять всегда.
Внедрение IP-телефонии может тормозиться в различных организациях именно из-за низкого качества связи, а причиной низкого качества может являться плохой расчет нагрузки. Если основные задачи передачи голоса и эхоподавления возложить на плату телефонии, качество имеет хороший шанс вырасти и удовлетворенность вырастет вместе с ним.
Распознавание DTMF
На чип, выполняющий аппаратное эхоподавление, часто возлагается задача аппаратного распознавания кодов DTMF, которая важна для систем IVR, так как для переходов по голосовому меню используется тональный набор – те самые коды DTMF: «нажмите 1, чтобы узнать ваш баланс, нажмите 2, чтобы связаться с секретарем».
Модульность
Для многих производителей карт с портами FXS/FXO характерно использование модулей. Чаще всего модуль поддерживает два порта FXS или два порта FXO, некоторые производители делают "гибридные" модули - один порт FXS и один порт FXO на одном модуле. Модули для карт Digium иногда называют "мезонинами" (вообще, мезонин - это любая дополнительная плата, вставляемая в основную).
Чем больше модулей поддерживает одна плата, тем удобнее: скажем, для 12 модулей FXO, поддерживающих 24 порта FXO, достаточно одной современной платы телефонии. У разных производителей такие платы имеют разные размеры, например, далеко не у всех эти платы по размеру устанавливаются в серверы 1U и 2U. Перед покупкой стоит изучить сайт производителя, выяснить точный размер платы, и измерить пространство внутри вашего компьютера. Если материнская плата скомпонована неудачно, то вставить длинную плату может помешать память, вставляемая перпендикулярно разъемам PCI Express.
Некоторые производители делают платы телефонии, которые поддерживают до 24 портов FXO или FXS, но за счет укрепляемых сбоку дополнительных плат, а не за счет того, что основная плата длинная. Такие короткие и широкие сборки могут помочь, если корпус сервера недостаточно вместителен.
Модули одних производителей годятся только для части моделей в продуктовой линейке, модули других - для всех моделей. Между собой модули FXO/FXS разных производителей несовместимы (исключение – OpenVox и Digium).
Драйверы
Часть производителей карт обеспечивает их совместимость только с Asterisk на любых платформах, часть - только для ПО для Linux. Наиболее опытные производители обеспечивают драйверы и другое полезное ПО для всех операционных систем.
Известность сообществу
Всякая техника требует с собой внимательного обращения: надо внимательно прочесть инструкцию, установить соответствующее ПО и настроить его так, как требует конкрентный случай. Не у всех хватает опыта, терпения и квалификации, чтобы все это сделать правильно с первого раза. Поэтому на форумах специалистов по IP-телефонии нет отбоя от новичков, задающих все новые и новые вопросы.
Если вы используете малоизвестные или непопулярные решения, то и советов от гуру ждать не стоит: в лучшем случае вам посоветуют заменить оборудование на более изученное сообществом. Это не значит, что этому совету надо слепо следовать, потому что и производитель, и дистрибьютор нового для рынка оборудования могут помочь разобраться в проблеме. Иногда для этого может потребоваться знание английского - если производитель плат находится в Китае, США или Канаде. Google Translate и Multitran обязательно помогут. Стесняться задавать вопросы не стоит, равно и покупать неподходящее оборудование только из-за его известности.
Современное оборудование изменяется быстро, постоянным остается лишь подход компании к разработке. Если компания начала работу с копирования чужих образцов пятилетней давности, в большинстве случаев для развития качественной самостоятельной линейки продуктов ей потребуется довольно много лет. Вспомните: Toyota начала производство автомобилей по американскому образцу в 30-е годы XX века, а настоящего успеха достигла только в 80-е... Некоторые компании, начавшие так свой век (например, АвтоВАЗ) так и не стали производителями современных качественных автомобилей, несмотря на колоссальные ресурсы. Поэтому покупать продукцию отечественных и китайских производителей, копирующих схемотехнику и идеи пионеров рынка, надо осмотрительно: цены у них ниже, чем у североамериканских конкурентов, но вот качество изделий и технической поддержки может вызвать нарекания.
Дистрибьюторы в России
Digium – Mototelecom, АТС Дизайн, IT Connection
Sangoma - Halokwadrat
OpenVox - All4Net
Производители плат в России
KTS - VoipTech
Cronyx - КрониксОльха - Агат-РТ
Сводная таблица
Ссылка на внешний источник:
Платы компьютерной телефонии - как выбрать оптимальный вариант?
Речь пойдет о платах PCI и PCI Express, которые широко используются малыми и средними операторами связи, интернет-провайдерами, контакт-центрами, а также системными интеграторами в проектах, где важны гибкость решения, низкая цена и хорошая масштабируемость.
Платы компьютерной телефонии еще называют платами IP-телефонии, а также платами FXO/FXS и платами Е1 (в зависимости от функциональности). Эти карты вставляются в разъемы системных плат компьютеров - PCI или PCI Express. К платам подключаются аналоговые (FXS или FXO) или цифровые (E1) телефонные линии. Вместо термина «плата» может употребляться термин «карта», также, как наряду с «видеоплата» употребляют и термин «видеокарта». Термин «карта» может казаться более верным, так как карты IP-телефонии часто собираются из нескольких плат, соединяемых между собой или вставляемых одна в другую.
Что надо учитывать при выборе плат, которые вы хотите использовать в проекте
В нашем обзоре мы коснемся продукции нескольких компаний, играющих на рынке плат IP-телефонии в России - Sangoma, OpenVox, KTS, Cronyx, АГАТ-РТ, ATCOM, Digium. Здесь мы обсуждаем технические параметры, а сводная таблица ниже поможет сориентироваться в соотношениях цен и вопросах доступности плат на складах.
Форм-фактор (размер)
Некоторые производители выпускают часть плат в одном форм-факторе, часть - в другом. Если вы делаете один проект в год, то вряд ли приверженность производителя форм-фактору определит ваш выбор, а если ваш бизнес - это единицы или даже десятки проектов в год, то вам будет легче работать с тем поставщиком, который всегда снабдит вас платами нужного форм-фактора, независимо от того, какие телефонные порты и в каком количестве вам нужны.
Редко бывает так, что вам надо установить плату Е1 или FXO/FXS в произвольное оборудование. Наверное, вы уже рассчитали технические характеристики сервера, который будете использовать в качестве мини-АТС или шлюза, и может быть даже купили его. Будет обидно, если вы купите карты подешевле, а они не влезут в слишком маленький корпус. Серверы в корпусах шириной 19", предназначенные для установки в стойки, обычно требуют устанавливать в них низкопрофильные платы, высотой не более 2U, и не у всех производителей они есть.
PCI или PCI Express?
Материнские платы с шиной PCI выпускались в нескольких исполнениях с напряжением питания шины 3.3 В и 5 В (современные материнские платы поддерживают только 3.3 В). Многие производители делают разные платы для разных вариантов PCI и требуют от покупателя внимательности при покупке: плата, рассчитанная на другое напряжение шины, откажется работать с "неродной" для нее шиной (и, скорее всего, ее просто не получится вставить в разъем). Другие производители плат делают их универсальными, пригодными для установки в разъемы PCI с любым питанием, c автоопределением напряжения; такие платы и могут работать с любым вариантом PCI.
Шина PCI Express, наиболее распространенная в современных серверах, пока имеет всего один вариант питания. Однако при выборе плат PCI Express надо смотреть на длину разъема: платы PCI Express выпускаются в вариантах PCI Express x1, x2, x4 и x8. Чем больше множитель, тем длиннее разъем. Покупателю следует до покупки посмотреть на разъем, куда он собирается вставить плату: если разъем на системной плате сервера короче, чем разъем на покупаемой карте, карту туда вставить не получится, и работать она не будет. Некоторые производители специально делают свои платы под разъем PCI Express x1, так как такие платы могут быть установлены в любую системную плату.
Важным моментом является доступность нужной конфигурации платы для каждой из шин: если производитель выпускает платы, предположим, с четырьмя портами E1 для всех вариантов PCI и для PCI Express, то вы более свободны в выборе оборудования для своего проекта: если в процессе проектирования потребуется изменить более дорогой новый сервер с шиной PCI Express на более дешевую рабочую станцию с шиной PCI, переделывать весь проект и выбирать платы телефонии с другим количеством портов не придется.
Поддержка Asterisk и других программных мини-АТС
Самой первой и оттого самой распространенной программной мини-АТС является Asterisk. Кроме нее есть еще несколько продуктов, постепенно завоевывающие рынок. Среди них выделяются открытые Freeswitch, CallWeaver, Yate и коммерческая 3CX. Платы одних производителей одинаково легко настроить для работы с любым программным обеспечением, другие платы предназначены для работы с конкретной программной мини-АТС и проверены только в работе с ней. Иногда у системного интегратора просто нет времени разбираться с несколькими моделями плат, потому что проект надо завершить срочно. В таком случае может быть выгодно купить более дорогую плату, опыт настройки которой у вас уже есть, чем выбирать разные платы для каждого проекта.
Количество портов
Все платы телефонии отличаются максимальным количеством поддерживаемых портов, это относится и к аналоговым платам с портами FXS и FXO, и к цифровым платам с портами E1. Встречаются аналоговые платы с поддержкой от 1 до 12, 16 и 24 портов и цифровые платы с поддержкой от 1 до 8 портов E1.
Чем больше портов на одной плате, тем выгоднее покупка: во-первых, если вам уже надо много портов, достаточно купить всего одну плату, во-вторых, если пока вам достаточно немногих портов, расширяться в будущем окажется значительно дешевле, и новый сервер покупать не придется.
Особенно заметна выгода при покупке плат с портами Е1: всего 2 платы с 8 портами Е1 каждая, позволяют к одному серверу подключить до 16 потоков Е1.
Техническая реализация.
Исходя из опыта экспертов, которых были опрошены при подготовке этой статьи, можно посоветовать не беспокоиться об этих технических деталях, если проект предполагает работу оборудования вполсилы, а сервер, в который установлены платы телефонии, не будет обеспечивать ничего, кроме передачи голоса и факсов.
Платы, особенно многопортовые, должны быть спроектированы так, чтобы выдержать высокую нагрузку. Однако "должны" не означает, что все производители их так проектируют. Например, многопортовые платы большинства производителей генерируют прерывание каждый раз, когда приходят данные в один из портов, в то время как значительно эффективнее не дергать процессор каждый раз, когда произошло событие на порту, а генерировать прерывание, когда данные уже собрались в нескольких портах. При низкой нагрузке разница окажется невелика, однако если ваш сервер - это высоконагруженная мини-АТС с двумя и более портами E1, то экономия может составить 10-20% процессорного времени.
Наличие таких малозаметных, и даже не всегда отражаемых в технической документации особенностей, как механизм прерываний, качество алгоритма аппаратного эхоподавления, возможность аппаратного распознавания кодов DTMF и автоматического аппаратного распознавания передаваемых факсов делает платы более выгодными: центральный процессор может заняться исполнением тех задач, которые никто больше не выполнит, а чисто телефонные функции будут переданы плате телефонии.
В сводной таблице ниже вы можете сравнить мелкие технические детали плат разных производителей и решить, важно ли вам освобождение CPU от чисто телефонных функций или нет.
Однако если на сервере планируется голосовая почта, IVR, проигрывание музыки ожидающему ответа абоненту, и особенно шлюз в сеть GSM, центральный процессор точно будет занят и так, и незачем его нагружать дополнительно. В такой ситуации более совершенная плата телефонии, умеющая на себя брать больше функций, окажется настоящим спасением.
Кстати, планируя нагрузку на сервер, как правило следует рассчитывать, что один сервер будет выполнять чисто телефонные функции - коммутация каналов, передача голоса и факсов, а база данных биллинга, протоколирование звонков, записи звонков и прочая служебная информация будет храниться и обрабатываться на другом компьютере. Для небольших мини-АТС на несколько портов FXS это не так важно, а вот для более крупных конфигураций весьма желательно, так как операции обработки голоса идут в режиме реального времени, и никому не хочется, чтобы голос пропадал посреди разговора из-за того, что сервер решил заняться фоновой записью кэша СУБД или поиском файла с записью старого разговора.
Эхоподавление
Про эхоподавление и причины появления эха стоит написать отдельную статью, а если говорить коротко, то эхо - это то, чего в разговоре по телефону быть не должно. За эхоподавление могут отвечать как оконечные устройства - телефоны, так и оборудование АТС (на междугородних линиях эхоподавители на АТС в России устанавливаются еще со времен СССР).
В ряде случаев требуется, чтобы ликвидацию эха на себя брала мини-АТС. Лучшая доступная аппаратура эхоподавления в платах телефонии работает с частотой 1024 отсчета в секунду, подавляя эхо, появляющееся с задержкой до 128 миллисекунд.
Функцию эхоподавления может выполнять плата телефонии, а может - сама программная мини-АТС, например, Asterisk. При включенном аппаратном эхоподавлении программное следует выключать, и наоборот. Наличие аппаратного эхоподавления делает плату дороже, зато разгружает компьютер. Рекомендуется применять аппаратное эхоподавление всегда, когда количество одновременных разговоров превышает 10-12, а для маломощных или высоконагруженных компьютеров его следует применять всегда.
Внедрение IP-телефонии может тормозиться в различных организациях именно из-за низкого качества связи, а причиной низкого качества может являться плохой расчет нагрузки. Если основные задачи передачи голоса и эхоподавления возложить на плату телефонии, качество имеет хороший шанс вырасти и удовлетворенность вырастет вместе с ним.
Распознавание DTMF
На чип, выполняющий аппаратное эхоподавление, часто возлагается задача аппаратного распознавания кодов DTMF, которая важна для систем IVR, так как для переходов по голосовому меню используется тональный набор – те самые коды DTMF: «нажмите 1, чтобы узнать ваш баланс, нажмите 2, чтобы связаться с секретарем».
Модульность
Для многих производителей карт с портами FXS/FXO характерно использование модулей. Чаще всего модуль поддерживает два порта FXS или два порта FXO, некоторые производители делают "гибридные" модули - один порт FXS и один порт FXO на одном модуле. Модули для карт Digium иногда называют "мезонинами" (вообще, мезонин - это любая дополнительная плата, вставляемая в основную).
Чем больше модулей поддерживает одна плата, тем удобнее: скажем, для 12 модулей FXO, поддерживающих 24 порта FXO, достаточно одной современной платы телефонии. У разных производителей такие платы имеют разные размеры, например, далеко не у всех эти платы по размеру устанавливаются в серверы 1U и 2U. Перед покупкой стоит изучить сайт производителя, выяснить точный размер платы, и измерить пространство внутри вашего компьютера. Если материнская плата скомпонована неудачно, то вставить длинную плату может помешать память, вставляемая перпендикулярно разъемам PCI Express.
Некоторые производители делают платы телефонии, которые поддерживают до 24 портов FXO или FXS, но за счет укрепляемых сбоку дополнительных плат, а не за счет того, что основная плата длинная. Такие короткие и широкие сборки могут помочь, если корпус сервера недостаточно вместителен.
Модули одних производителей годятся только для части моделей в продуктовой линейке, модули других - для всех моделей. Между собой модули FXO/FXS разных производителей несовместимы (исключение – OpenVox и Digium).
Драйверы
Часть производителей карт обеспечивает их совместимость только с Asterisk на любых платформах, часть - только для ПО для Linux. Наиболее опытные производители обеспечивают драйверы и другое полезное ПО для всех операционных систем.
Известность сообществу
Всякая техника требует с собой внимательного обращения: надо внимательно прочесть инструкцию, установить соответствующее ПО и настроить его так, как требует конкрентный случай. Не у всех хватает опыта, терпения и квалификации, чтобы все это сделать правильно с первого раза. Поэтому на форумах специалистов по IP-телефонии нет отбоя от новичков, задающих все новые и новые вопросы.
Если вы используете малоизвестные или непопулярные решения, то и советов от гуру ждать не стоит: в лучшем случае вам посоветуют заменить оборудование на более изученное сообществом. Это не значит, что этому совету надо слепо следовать, потому что и производитель, и дистрибьютор нового для рынка оборудования могут помочь разобраться в проблеме. Иногда для этого может потребоваться знание английского - если производитель плат находится в Китае, США или Канаде. Google Translate и Multitran обязательно помогут. Стесняться задавать вопросы не стоит, равно и покупать неподходящее оборудование только из-за его известности.
Современное оборудование изменяется быстро, постоянным остается лишь подход компании к разработке. Если компания начала работу с копирования чужих образцов пятилетней давности, в большинстве случаев для развития качественной самостоятельной линейки продуктов ей потребуется довольно много лет. Вспомните: Toyota начала производство автомобилей по американскому образцу в 30-е годы XX века, а настоящего успеха достигла только в 80-е... Некоторые компании, начавшие так свой век (например, АвтоВАЗ) так и не стали производителями современных качественных автомобилей, несмотря на колоссальные ресурсы. Поэтому покупать продукцию отечественных и китайских производителей, копирующих схемотехнику и идеи пионеров рынка, надо осмотрительно: цены у них ниже, чем у североамериканских конкурентов, но вот качество изделий и технической поддержки может вызвать нарекания.
Дистрибьюторы в России
Digium – Mototelecom, АТС Дизайн, IT Connection
Sangoma - Halokwadrat
OpenVox - All4Net
Производители плат в России
KTS - VoipTech
Cronyx - КрониксОльха - Агат-РТ
Сводная таблица
Ссылка на внешний источник:
Платы компьютерной телефонии - как выбрать оптимальный вариант?
четверг, 28 октября 2010 г.
Спиральная WiFi антенна Helix
Спиральная антенна (Helix antenna) была изобретена еще в 1947 году основателем теории спиральных антенн Джоном Краусом. Конструкция такой wifi антенны имеет ряд преимуществ перед панельными антеннами, такие как маленькая парусность, легкость изготовления в сочетании с доступностью материалов и широкополосность. WiFi антенна Helix имеет круговую поляризацию и в зависимости от направления намотки может быть право и левосторонней, поэтому важно помнить, что если мы делаем две wifi антенны для линка точка-точка, то намотку необходимо делать у обоих антенн в одинаковом направлении. Такую антенну не рекомендуется ставить совместно с панельными, которые имеют горизонтальную и вертикальную поляризацию, что приведет к потере сигнала в 3db. В сети попадались несколько озадаченных людей, которые применяли helix в качестве облучателя тарелок и не учли тот факт, что при отражении поляризация меняет направление, поэтому будьте внимательны. Очень хочется собрать такую wifi антенну, тем более, что информации в сети достаточно, и в этой статье я постараюсь собрать из множества источников разные методы изготовления такой антенны своими руками. Самая распространенная конструкция хеликса на 2,4Ггц собирается на обычной ПВХ трубе диаметром 40мм, которую можно приобрести в любом магазине сантехники. Вот список необходимых деталей: - односторонний текстолит или любая металлическая пластина 13х13см
- пластиковая труба диаметром 40мм
- медный провод сечением 2мм в диаметре
- клей, изолента

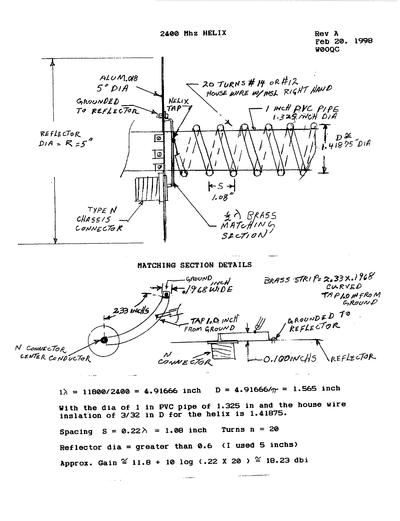

Для начала давайте определимся с исходными данными нашей будущей wifi антенны. Делать мы будем 24-х витковый хеликс, а центральную частоту для расчета возьмем равной 2437Мгц (шестой канал wifi диапазона). Исходя из этого с помощью калькулятора (в разделе скачать) рассчитаем необходимые параметры и получаем, что длина конструкции составит 74см, расстояние между витками 3,2см, усиление 19,9db.
Отпиливаем трубу нужной длины и проставляем на ней отметки через каждые 32мм. Можно поступить другим способом, распечатать заранее нарисованный шаблон, обклеить им трубу и использовать как разметку.
Берем провод, желательно без изоляции и мотаем на трубу по разметке, причем последний виток должен заканчиваться точно, как бы являясь продолжением первого. Хотя эта wifi антенна и прощает “кривые руки”, я настоятельно рекомендую делать все аккуратно и по возможности точно. После того как намотали провод, фиксируем концы изолентой и приклеиваем каждый виток к трубе. Теперь нужно вырезать рефлектор, который может быть как квадратной, так и круглой формы размером 13х13см (диаметр 13см). Рассчитываем место установки разъема, просверливаем, прикручиваем. Можно обойтись и без разъема, просто высверлив дырку под кабель. Как прикрепить рефлектор к трубе каждый решает сам, я дам лишь общее направление, фото ниже.
Входное сопротивление антенны Helix составляет 120-170 Ом и чтобы согласовать с нашим 50Ом кабелем нам необходимо добавить линию согласования, которая представляет собой прямоугольный треугольник со сторонами 17 и 71мм. Вырезаем треугольник, укладываем на трубу так, что гипотенуза это продолжение витка и припаиваем зауженной стороной к спирали а широкой к разъему.
Все, антенна готова, теперь можно заняться эстетикой, обмотав изолентой или обтянуть термоусадкой. Такая антенна без труда покроет видимое расстояние в 2-5 километров.
Напоследок хочется обратить внимание на то, как все же правильно делать такую антенну.
Я советую отказаться от пластиковой трубы, которая вносит свой коэффициент укорочения и потери на ВЧ, но антенна в силу своей широкополосности прощает нам и это. Для примера на фото более “правильные” антенны.
Обращаю ваше внимание, что антенна получилась не короткозамкнутая, поэтому стоит уделить внимание защите от статики.
Как говорилось ранее, антенна обладает высоким входным сопротивлением, почему мы и применяли линию согласования на последнем витке. Существует несколько способов согласования, некоторые из них, я думаю будут интересны моим читателям. Все подробности на фото ниже.
Внешняя ссылка:
Спиральная WiFi антенна Helix
- пластиковая труба диаметром 40мм
- медный провод сечением 2мм в диаметре
- клей, изолента
Для начала давайте определимся с исходными данными нашей будущей wifi антенны. Делать мы будем 24-х витковый хеликс, а центральную частоту для расчета возьмем равной 2437Мгц (шестой канал wifi диапазона). Исходя из этого с помощью калькулятора (в разделе скачать) рассчитаем необходимые параметры и получаем, что длина конструкции составит 74см, расстояние между витками 3,2см, усиление 19,9db.
Отпиливаем трубу нужной длины и проставляем на ней отметки через каждые 32мм. Можно поступить другим способом, распечатать заранее нарисованный шаблон, обклеить им трубу и использовать как разметку.
Входное сопротивление антенны Helix составляет 120-170 Ом и чтобы согласовать с нашим 50Ом кабелем нам необходимо добавить линию согласования, которая представляет собой прямоугольный треугольник со сторонами 17 и 71мм. Вырезаем треугольник, укладываем на трубу так, что гипотенуза это продолжение витка и припаиваем зауженной стороной к спирали а широкой к разъему.
Я советую отказаться от пластиковой трубы, которая вносит свой коэффициент укорочения и потери на ВЧ, но антенна в силу своей широкополосности прощает нам и это. Для примера на фото более “правильные” антенны.
Обращаю ваше внимание, что антенна получилась не короткозамкнутая, поэтому стоит уделить внимание защите от статики.
Как говорилось ранее, антенна обладает высоким входным сопротивлением, почему мы и применяли линию согласования на последнем витке. Существует несколько способов согласования, некоторые из них, я думаю будут интересны моим читателям. Все подробности на фото ниже.
Внешняя ссылка:
Спиральная WiFi антенна Helix
Настройка безопасности в WIFI сети из 10 простых и дельных советов
Шаг первый.
Центральной частью любого WiFi оборудования является так называемая точка доступа или маршрутизатор(Router). И чтобы собрать все эти продукты воедино, производители WiFi-оборудования предоставляют специализированные веб-страницы, благодаря которым пользователи WiFi могут входить в Сеть, используя свой собственный эккаунт и специализированный особый сетевой адрес. Вся эта веб-конструкция защищена экраном-логином( имя пользователя и пароль), которое, по идее, должно давать доступ в Сеть только зарегистрированным пользователям. Однако, по умолчанию, логины предоставляются самими производителями WiFi-оборудования, и они все прекрасно известны хакерам в Интернете. Следует назамедлительно поменять все эти настройки. Меняйте прямо сейчас!
Шаг второй.
Следует включить защиту шифрования WPA/WEP. Все виды WiFi-оборудования поддерживают некоторые формы шифрования. Сама технология шифрования меняет должным образом все сообщения, которые рассылаются посредством WiFi; наличие данного стандарта шифрования подразумевает, что не каждый сможет прочитать ваши сообщения. В наше время существуют несколько стандартов защиты по этой части; таким образом, вам просто надо найти то, которое будет наиболее эффективно работать с вашим WiFi-оборудованием. Однако, здесь следует понимать, что какую бы технологию вы бы не использовали: WAP или WEP( на данный момент она морально устарела), все WiFi-дивайсы в вашей сети должны поддерживать собственные настройки пользователя. Для начала вполне можно найти и выставить минимальный уровень безопасности в ваших настройках WiFi-оборудования.
Шаг третий.
Следует подключить Адресный Фильтр МАС.
Каждый кусочек железа WiFi-оборудования имеет особый идентификатор, который называется физическим адресом или адресом МАС. Маршрутизатор WiFi-оборудования хранит в себе МАС-адреса всех тех дивайсов, которые подключены к нему. Многие такие продукты предлагают пользователю ту опцию в виде ключа в МАС-адресах вашего оборудования, которое позволяет подключаться к Сети только проверенным дивайсам. Обязательно проделайте это, но следует запомнить, что данная особенность защиты вашего оборудования не такая сильная и мощная какую вы себе можете представить. Сведущие хакеры и их специальный софт с легкостью обманывают МАС-адреса. Так что, эта защита работает только против начинающих любителей взлома…
Шаг четвертый.
Следует поменять дефолтные SSID.
Следует понимать, что маршрутизаторы для своей работы используют SSID (Service Set Identifier). Производители поставляют свое оборудование с одними и теми же настройками SSID. Например, SSID для Linksys часто будет означать и “linksys.” Конечно, если кто-то и будет знать ваше SSID, то это не будет означать, что ваши соседи незамедлительно влезут в вашу сеть, но это будет началом… Но что здесь самое важное: когда кто-то находит дефолтный вариант SSID, то хакер лишний раз убеждается, что пользователь данной WiFi сети является полным ламером, и его систему можно и нужно немедленно атаковать. Здесь нужно помнить одно: когда вы будете конфигурировать свою WiFi-сеть, то незамедлительно поменяйте дефолтные SSID.
Шаг пятый.
Следует отключить передачу SSID.
В WiFi-cети маршрутизатор, в типичном своем состоянии, передает имя сети(SSID) в эфир через регулярные интервалы. Эта особенность была спроектирована для тех случаев и мобильных “горячих” портов, когда WiFi клиенты могут входить и выходить из зоны действия их собственной сети. Но, находясь у себя дома, данная функция роуминга полностью бесполезна, и это все серьезнейшим образом повышает тот риск, когда в вашем районе кто-то другой сможет воспользоваться всей вашей сетью! Но к счастью, в большинстве WiFi-маршрутизаторов есть особенность отключения данного роуминга через панель администратора.
Шаг шестой.
Следует отключить автосоединение или не стоит
подключаться через открытые WiFi-cети.
Соединение через открытые WiFi “горячие” порты или через маршрутизатор вашего соседа – все это ведет к повышению риска вашего собственного компьютера. Несмотря на то что в нормальном состоянии это не позволено, но все же все компьютеры имеют те настройки, которые позволяют подсоединяться к таким портам в автоматическом режиме, не уведомляя на то пользователя. Данную настройку следует отключить так быстро, как это возможно…
Шаг седьмой.
Следует поставить статические IP на все дивайсы.
Большинство домашних WiFi-линий тяготеют к использовании динамических IP адресов. DHCP технология в наше время является наилучшим решением по этой части. Однако не все так просто: именно это удобство позволяет хакерам перехватывать ваши сигналы, которые могут с легкостью получить статический IP из канала вашего DHCP. Что же делать? Следует отключить DHCP на вашем маршутизаторе, и поставить вместо него фиксированный IP; но затем также не стоит забывать сконфигурировать каждый дивайс вашего оборудования надлежащим образом. Используйте секретные IP-адреса( подобно 10.0.0 x), чтобы предотвратить подключения компьютеров напрямую из Интернета.
Шаг восьмой.
Следует активировать Firewall-ы на каждом компьютере и на самом маршуртизаторе. Современные маршрутизаторы уже содержат в себе встроенные Firewall-ы, но всегда существует опция для их отключения. Убедитесь, что на вашем маршрутизаторе Firewall включен. Для более существенной и дополнительной протекции следует инсталлировать персональный Firewall на каждый компьютер, который непосредственно соединен с самим маршрутизатором.
Шаг девятый.
Местонахождение самого маршрутизатора и безопасность всей сети.
В нормальном состоянии WiFi-сигналы должны слегка переходить границу вашего дома. Некоторое количество сигнала, которое утекает через ваш порог – это нормально, но не есть хорошо если ваш сигнал уплывает и дальше: всегда есть вероятность перехвата вашего сигнала и его использование. WiFi-сигналы частенько достигают соседних домов и далее, на улицу… И когда вы будете инсталлировать свою домашнюю WiFi-систему, то следует помнить, что местонахождение самого маршрутизатора играет не самое последнюю роль. Попробуйте найти ему место посередине комнаты, а не возле окна, что также позволит минимизировать утечку сигнала.
Шаг десятый.
Всегда стоит выключать свою линию, если вы не пользуетесь ею долгое время.
Еще одним из неплохих решением является выключения вашего сложного оборудования, когда вы вообще не пользуетесь им! Это резко снижает взлом! Естественно, довольно непрактично выключать его очень часто, но во время своих путешествий и продолжительной отлучки( уехали в командировку) отключение оборудования является наилучшим выходом. Диски компьютера не любят постоянный цикл: включение/выключение, но для широкополосных модемов и маршрутизаторов все это не так уже страшно.
И если у вас есть всего один маршрутизатор на всю линию компьютеров(Ethernet), то имеет смысл отключить всего лишь широкополосный WiFi-маршрутизатор вместо отключения ВСЕЙ компьютерной сети. Это поможет предохранить ваши компьютеры.
Простая в изготовлении всенаправленная Wi-Fi антенна
Все счастливые обладатели беспроводных устройств на базе технологии Wi-Fi очень часто сталкиваются с низким уровнем приема сигнала. Особенно часто проблема уверенного приема возникает в квартире или загородном доме, где на пути распространения Wi-Fi сигнала встречается множество преград в виде стен, мебели и т.д. В результате мы имеем множество мертвых зон, где порой нам необходим уверенный WiFi сигнал. Самое простое, что можно предпринять - это купить простенькую Wi-Fi антенну с чуть более высоким коэффициентом усиления чем у штатной антенны. Да, это просто, но иногда требуется быстрый и недорогой способ поправить положение. В данном случае мы будем делать простую всенаправленную WiFi антенну для дома.
В сети множество видов коллинеарных антенн, но большинство из них трудоемки в изготовлении, поэтому выбор пал на omni 6dbi. Пропущу пункт о необходимых инструментах и материалах, тут ничего сложного нет.
Собственно сам эскиз с размерами:
Берем одножильный медный провод диаметром 1 - 1,5мм, один конец которого припаиваем к коннектору или сразу к кабелю. Отмеряем первый отрезок в 61мм и в этом месте делаем петлю.
Петлю диамметром 10мм проще сделать на подходящей оправке в виде трубки.
Опять отмеряем второй участок 91.5мм и делаем вторую петлю. Оставив после второй петли оставляем 83мм, а остальное откусываем кусачками.
Чтобы защитить нашу конструкцию и придать более эстетический вид, можно уложить антенну в ПВХ трубку.
Аккуратно собранная антенна будет иметь усиление 5-6dbi, в отличии от штатной 2dbi.
Ссылка на внешний источник:
Простая в изготовлении всенаправленная Wi-Fi антенна
В сети множество видов коллинеарных антенн, но большинство из них трудоемки в изготовлении, поэтому выбор пал на omni 6dbi. Пропущу пункт о необходимых инструментах и материалах, тут ничего сложного нет.
Собственно сам эскиз с размерами:
Берем одножильный медный провод диаметром 1 - 1,5мм, один конец которого припаиваем к коннектору или сразу к кабелю. Отмеряем первый отрезок в 61мм и в этом месте делаем петлю.
Петлю диамметром 10мм проще сделать на подходящей оправке в виде трубки.
Ссылка на внешний источник:
Простая в изготовлении всенаправленная Wi-Fi антенна
Некоторые вопросы, возникающие при проектировании WiFi сетей
Q: Хочу соединиться по WiFi с другом, который живет в соседнем доме, прямая видимость есть, расстояние примерно 200-300 метров.
A: Одна из самых распространенных ситуаций. Решение - использование внешние антенн 6-8 dBi.
Q: Хотим объединиться с соседом, который живет в соседнем подъезде, прямой видимости нет, расстояние около 80 метров.
A: Также одна из стандартных ситуаций. Напрямую Wi-Fi соединение не установится, нужно либо выводить антенны на одну сторону дома, либо тянуть витую пару до крыши, а там устанавливать точку доступа с внешней антенной. Решение достаточно затратное, поэтому как вариант можно объединиться с соседом обычным кабелем.
Q: Хотим объединиться в домашнюю сеть между тремя (и более) домами.
A: Выбирается приблизительный центр объединения - дом, который находится в центре всех тех домов, которые будет объединять; например это может быть средний дом, если они стоят в ряд. Далее на всех остальных домах ставятся антенны, направленные в “центр”, на центральном доме ставится столько антенн, сколько клиентов. Антенны в каждом канале должны быть наиболее точно направленные друг к другу. Далее по каждому дому прокладывается обычная проводная сеть, которая подключается к точке доступа, установленной на крыше. Антенны бывают на разные мощности сигнала, выбираются исходя из расстояний между ними, 8-10 dBi - для расстояния 100-300 метров, 18-21 dBi - для расстояния 1.5-2 км.
Q: Можно ли соединить сети при отсутствии прямой видимости?
A: Нет, даже при наличии сигнала скорость будет очень маленькой. Для решения проблемы можно найти третью точку, которая хорошо видна с обоих других и установить там точку доступа, работающую в соответствующем режиме.
Q: Влияет ли растительность на качество и уровень сигнала?
A: Да, при попадании сигнала на растительность он рассеивается и отражается.
Q: Какие антенны лучше использовать?
A: Чем выше уровень dBi у антенны, тем лучше будет качество сигнала. Также стоит обратить внимание на качество соединительного провода. Чем он лучше (дороже), тем меньше будет в нем потерь сигнала. Стоимоть такого провода может достигать 10$ за 1 метр.
Q: Какой протокол безопасности использовать?
A: Лучше конечно использовать WPA2, но на некоторых версиях Windows XP наблюдаются проблемы с использованием этого протокола, необходимо установить специальное обновление (http://support.microsoft.com/kb/893357). Поэтому если у Вас проблемы с Wi-Fi подключением с протоколом WPA2, либо установите патч, либо используйте WPA, он менее надежен, но для домашней сети вполне хватает.
Ссылка на внешний источник:
Некоторые вопросы, возникающие при проектировании WiFi сетей
A: Одна из самых распространенных ситуаций. Решение - использование внешние антенн 6-8 dBi.
Q: Хотим объединиться с соседом, который живет в соседнем подъезде, прямой видимости нет, расстояние около 80 метров.
A: Также одна из стандартных ситуаций. Напрямую Wi-Fi соединение не установится, нужно либо выводить антенны на одну сторону дома, либо тянуть витую пару до крыши, а там устанавливать точку доступа с внешней антенной. Решение достаточно затратное, поэтому как вариант можно объединиться с соседом обычным кабелем.
Q: Хотим объединиться в домашнюю сеть между тремя (и более) домами.
A: Выбирается приблизительный центр объединения - дом, который находится в центре всех тех домов, которые будет объединять; например это может быть средний дом, если они стоят в ряд. Далее на всех остальных домах ставятся антенны, направленные в “центр”, на центральном доме ставится столько антенн, сколько клиентов. Антенны в каждом канале должны быть наиболее точно направленные друг к другу. Далее по каждому дому прокладывается обычная проводная сеть, которая подключается к точке доступа, установленной на крыше. Антенны бывают на разные мощности сигнала, выбираются исходя из расстояний между ними, 8-10 dBi - для расстояния 100-300 метров, 18-21 dBi - для расстояния 1.5-2 км.
Q: Можно ли соединить сети при отсутствии прямой видимости?
A: Нет, даже при наличии сигнала скорость будет очень маленькой. Для решения проблемы можно найти третью точку, которая хорошо видна с обоих других и установить там точку доступа, работающую в соответствующем режиме.
Q: Влияет ли растительность на качество и уровень сигнала?
A: Да, при попадании сигнала на растительность он рассеивается и отражается.
Q: Какие антенны лучше использовать?
A: Чем выше уровень dBi у антенны, тем лучше будет качество сигнала. Также стоит обратить внимание на качество соединительного провода. Чем он лучше (дороже), тем меньше будет в нем потерь сигнала. Стоимоть такого провода может достигать 10$ за 1 метр.
Q: Какой протокол безопасности использовать?
A: Лучше конечно использовать WPA2, но на некоторых версиях Windows XP наблюдаются проблемы с использованием этого протокола, необходимо установить специальное обновление (http://support.microsoft.com/kb/893357). Поэтому если у Вас проблемы с Wi-Fi подключением с протоколом WPA2, либо установите патч, либо используйте WPA, он менее надежен, но для домашней сети вполне хватает.
Ссылка на внешний источник:
Некоторые вопросы, возникающие при проектировании WiFi сетей
Подписаться на:
Сообщения (Atom)
